Датчики протечки воды и системы защиты от затоплений: обзор самых популярных моделей на рынке

Затопление квартиры

Аварии сетей водоснабжения ежедневно наносят ущерб сотням квартир и офисов. Пытаясь защитить себя и окружающих от убытков, многие используют датчики протечки воды, задача которых – предотвратить затопление.

Чем могут быть вызваны протечки?

Потоп могут спровоцировать десятки причин. Рассмотрим самые распространенные из них:

  • Халатность хозяина квартиры или офиса. Переполнение раковины или ванны в результате невнимательности домочадцев. В случае многоэтажного дома такой потоп наносит вред владельцу пострадавшей квартиры и имуществу соседей, живущих ниже.
  • Выход из строя системы подачи воды. Покупка и ремонт квартиры редко обходится без замены труб и радиаторов. Но истекший срок эксплуатации труб в стояках жилых домов тоже приведет к аварии. Поломка канализации из-за засора или износа труб.
  • Установка труб и фитингов на «скорую руку.» Опыт показывает, что во время отделки помещений не стоит экономить на сантехническом оборудовании и грамотных ремонтниках. Непрофессиональный монтаж труб может повлечь беду: нанести ущерб имуществу.

Протечка трубы

Всегда легче предупредить, чем устранить, поэтому своевременный мониторинг систем водоснабжения и отопления значительно сокращает риск протечек.

Принцип действия системы защиты от протечек

Принцип работы защитных механизмов основан на понятии электропроводимости. Из-за разной электрической проводимости воздуха и воды механизм способен зафиксировать момент начала затопления. Стандартная система защиты от протечек воды оснащена двумя электродами.

Контакты датчика устанавливают в местах, где высока вероятность появление воды, во избежание перекрутки проводов детекторы фиксируют герметиками. Когда на контакт попадает вода, электрическая цепь замыкается. Сигнал об этом передается на управляющий блок, где идет расшифровка и обработка сигнала.

Контроллер, в свою очередь, передает импульс на электромагнитный клапан, расположенный на стояке. Клапан, получив сигнал, перекрывает подачу воды. Входной кран будет заблокирован, пока не будет определена и ликвидирована причина затопления.

Автоматизированные системы в момент подтопления не только перекрывают подачу воды, но и подают звуковой или световой сигнал, отправляют хозяину дома специальное уведомление в виде голосового сообщения или смс-оповещения.

Защита от протечек воды в квартире – одна из основных функций, интегрированных в программу «Умный дом». Для создания такой системы используется плата Arduino или шина knx, куда также можно подключать входные двери, бытовые приборы и др. Одна плата Arduino обнаруживает капли воды, а вторая преобразовывает сигнал, выводит его на экран. С помощью экосистемы Ардуино можно реализовать подобную систему самостоятельно, и значительно дешевле чем это делают производители систем умных домов.

Подобные устройства и системы разрабатывают, к примеру,  компании Rubetek, Sonoff и многие другие.

В данном же обзоре мы хотим остановиться на компаниях-производителях, которые специализируются исключительно на системах защиты от протечек и понять какая из них лучше.

Типовая комплектация защитной системы

В момент подтопления важно не только установить факт аварии, но и оперативно перекрыть водоснабжение. Поэтому производители защитных систем предлагают комплекты, включающие все необходимое для обнаружения и устранения неконтролируемой подачи воды.

Типовая комплектация систем сигнализации включает:

  • Контроллер – блок управления. Его основная задача – блокировка крана при возникновении аварийной ситуации и получении сигнала от контактов датчика.
  • Шаровые краны. Их оснащают электроприводом и располагают в непосредственной близости к входу воды в квартиру. Во время аварии краны должны оперативно отключать водоснабжение. После устранения неполадок их снова переводят в рабочий режим с помощью контроллера или вручную. В редких случаях в автономных системах подачи воды вместо кранов используют насосы, которые останавливаются при получении аварийного сигнала. Для этого в систему добавляют специальный релейный механизм.
  • Датчики протечки. Главные извещатели системы защиты фиксируют сигнал о наличии влаги и передают его на контроллер.

Существует два типа таких датчиков, существенно отличающихся в цене:

  • Проводные приборы общаются с контроллером при помощи провода
  • Беспроводные системы посылают радиосигнал, что упрощает процесс их установки.

Проводной датчик протечки

Комплекты с проводными устройствами дешевле, но не так удобны в монтаже.

Где расставлять датчики

Слабая сторона систем предотвращения потопа в том, что они не способны определять неполадки водопровода, пока не произойдет серьезное затопление. Поэтому датчик протечки воды следует разместить там, где вероятность утечки самая высокая:

  • в ванной комнате, рядом с душевой кабиной
  • рядом с отопительным котлом и водонагревателем
  • за стиральной машиной, особенно в местах подключения к ней шлангов
  • рядом с бойлером
  • под умывальником, раковиной или за унитазом
  • под кондиционером для обнаружения утечки хладагента.

В комнатах с уклоном пола датчики обнаружения воды устанавливают в низкие углы. При нормальных условиях поверхность датчика должна оставаться сухой.

Система Нептун: достоинства и недостатки

На рынке представлены десятки систем защиты жилья от протечек. Популярные российские системы – «Аквасторож», «Нептун», «H2O-Контакт», «Тритон» и «Гидролок». Среди иностранных производителей выделяют датчики Xiaomi Aqara Flooding, PIPE LOCK. Механизм действия у них схожий, есть некоторые различия в характеристиках, схеме подключения и цене.

На официальном сайте производителя система «Нептун» представлена в 5 комплектациях: Aquacontrol, Base, Prow, Prow+ и Prow+WiFi. Первые три имеют только проводные детекторы SW005 и SW007, а в последние добавлены радиоканальные датчики. В продвинутые конфигурации также есть возможность встраивать GSM модуль.

Достоинства

Анализируя отзывы пользователей систем «Нептун», можно выделить следующие сильные стороны:

Невысокая стоимость базовых комплектаций в сравнении с конкурентами.
Совместимость с устройствами других производителей. Например, к системе свободно подключается датчик
Оповещение, контроль и мониторинг системы защиты через приложение для телефона.

Система Нептун

Супермощные электрокраны Neptun Bugatti Pro, способные справиться с отложениями в трубах. Со временем краны и клапаны защитных систем покрываются налетом, который при затвердевании вызывает полную или частичную блокировку запирающего механизма.

Автоматическая прокрутка кранов раз в месяц позволяет проверить работу системы на наличие неисправностей.

Недостатки

Для одно- и двухкомнатных квартир и домов «Нептун» — подходящий вариант, а вот для помещений побольше, по отзывам потребителей, мощности базовых комплектов не хватает.

Отсутствие резервного питания у бюджетных вариантов. При отключении электропитания краны придется закрывать вручную.
Недостаточное количество датчиков.

Сравнивать между собой комплектации системы «Нептун» сложно: слишком разный набор опций у базовых и продвинутых наборов. Однако тот факт, что компания-производитель «Специальные системы и технологии» существует на рынке уже более 15 лет, говорит о высоком спросе на эти защитные комплексы.

Аквасторож: обзор

«Аквасторож» — наиболее продвинутый механизм защиты дома в случае протечки. Главное достоинство устройства — возможность расширения комплекта дополнительными блоками и датчиками. Штатный комплект «Аквасторож» включает контроллер, 4 датчика протечки, 2 шаровых электроприводных крана, блок питания, батарейки и соединительные провода. На рынке эта защита представлена в двух классах исполнения: «Классика» и «Эксперт». Оба класса имеет базовую и PRO модификацию в зависимости от особенностей контроллера.

Особенности комплектаций

И «Классика», и «Эксперт» перекрывают краны во время аварийной ситуации, поддерживают автономную работу. Оба комплекта поддерживают подключение к системе «Умный дом», а в варианты исполнения PRO дополнены специальным реле, чтобы подключать насос.

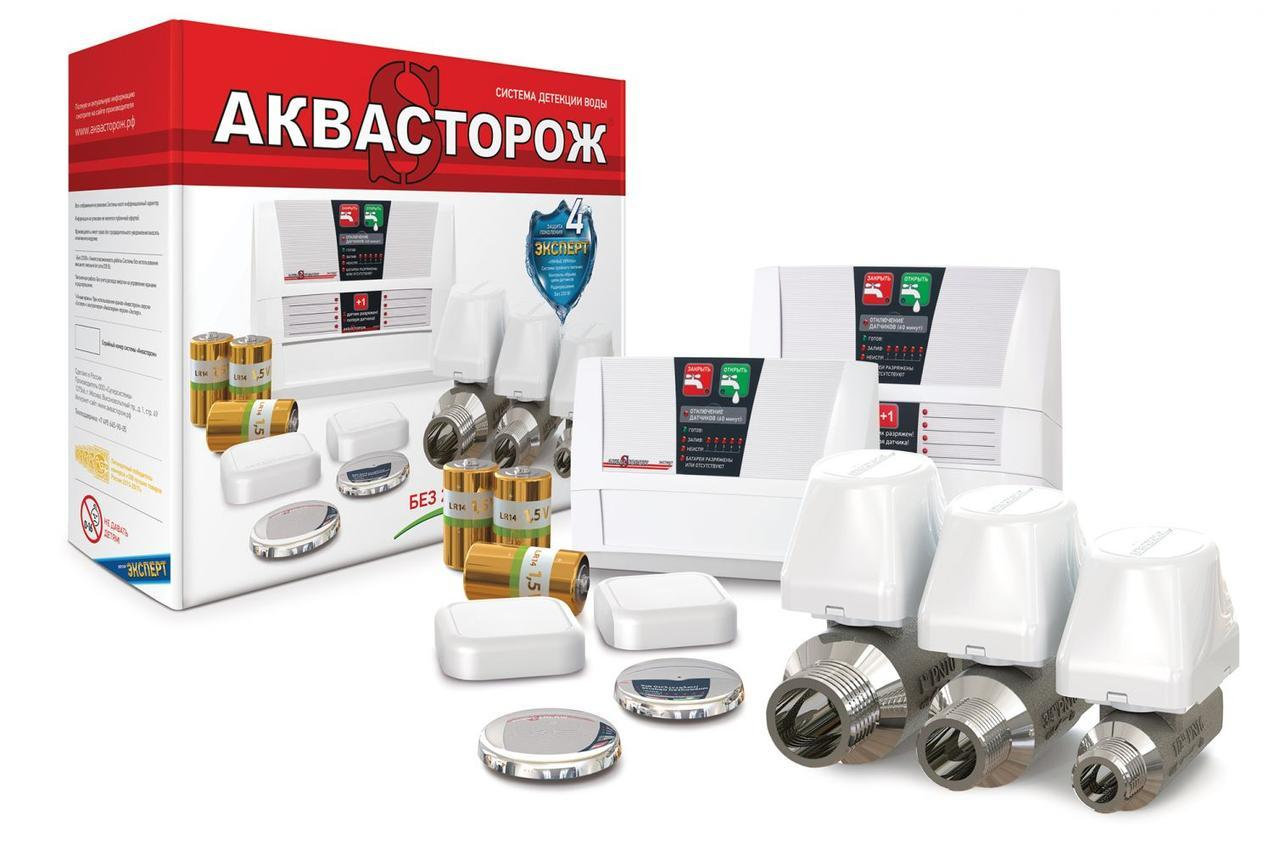

Система Аквасторож

Различия в контроллерах двух комплектаций представлены в таблице:



Характеристика

 Модель «Аквасторож-Классика»

 Модель «Аквасторож-Эксперт»

Количество дополнительно подключаемых кранов

6

5

Световая индикация поломки каждого крана

+

Контроль обрыва цепи (провода) датчиков

+

Закрытие кранов при обрыве цепи проводного датчика

+

Индивидуальная световая индикация потерянного датчика

+

Индивидуальная световая индикация залитого датчика

+

Достоинства «Аквасторожа»

Пользователи этой защитной системы отметили следующие характеристики:

Автономная работа. Производители обещают до 9 лет непрерывной работы в режиме ожидания при использовании трех батареечных блоков.
Интуитивно понятный интерфейс и легкость монтажа. Установка комплекса защиты «Аквасторож» учитывается при создании проекта дома, но с более поздней установкой проблемы возникают редко. Контроль обрыва датчиков.
Безопасность. Устройство работает от напряжения 4,5 вольта.
Функция резервного питания.

«Аквасторож» – хороший вариант для защиты больших площадей, для маленьких офисов и квартир стоит выбирать бюджетные комплексы меньшей мощности.

Система защиты от протечек воды Gidrolock

Как и другие защитные комплексы Gidrolock включает 3 элемента: блок управления, несколько датчиков протечки (WSU water sensor universal), и шаровых электроприводов. В случае попадания влаги на датчик включается аварийный звуковой сигнал, и кран экстренно перекрывает водоснабжение.

Особенности

Монтаж комплекса «Гидролок» редко требует вмешательства в работу сетей водоснабжения, поэтому такие датчики нашли применение и в маленьких квартирах, и на станциях водоочистки.

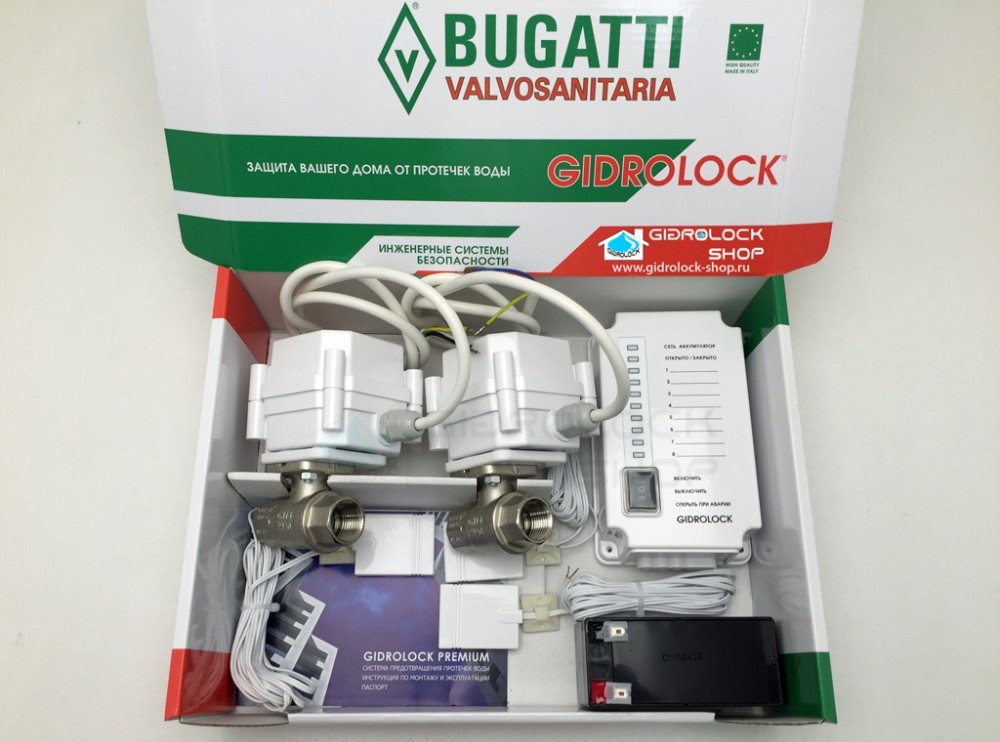

Система Gidrolock

Потребители выделяют еще ряд преимуществ комплекса «Гидролок»:

Долговечность. Прибор способен работать до 10 лет в режиме ожидания.
Универсальность и легкость использования. К блоку управления по желанию присоединяется 100 радиодатчиков WSR и 200 проводных детекторов.
Надежность.
Низкое энергопотребление.
Бесперебойное электропитание за счет аккумуляторной батарейки.

Благодаря указанным характеристикам «Гидролок» давно закрепился в тройке лидеров среди систем защиты от протечки воды.

Датчик «Сирена»: особенности

Компактный напольный датчик «Сирена AL-150» срабатывает при взаимодействии с водой.

Главное достоинство комплекса — настройка сигнализации при наполнении емкости или резервуара водой: набор ванной, бака и др. При достижении нужного уровня воды раздастся оповещающий сигнал.

«Сирену» отличает боль энергоемкость (работает на одной батарейки целый год) и маленькая стоимость в сравнении с конкурентами.

Wally: описание

Датчики предупреждения Wally Home устанавливаются в зонах риска затопления – за холодильником, в душе, возле радиаторов отопления. Они используют электропроводку как антенну, пересылая сигнал о неуправляемом потоке воды на гаджет, подключенный к сети.

Недостаток устройства – слабая совместимость с другими компонентами «Умного дома» из-за использования собственного протокола передачи данных.

Стоп потоп «Радуга»

Защитный комплект «Радуга» содержит три функциональных узла:

  • Датчик протечки.
  • Электромеханические клапаны блокировки подачи воды. После устранения аварийной ситуации возврат клапана в прежнее состояние происходит путем механического взведения.
  • Сервер – устройство контроля, способный проверять до 15 датчиков одновременно.

Скорость срабатывания запирающего механизма «Радуги» около 10 секунд. Для работы и передачи сигнала используется радиоволны.

Аквастоп — защита от протечки

«Аква Стоп» – механический клапан, предупреждающий потоп в результате разрыва шлангов стиральной и посудомоечной машины. Внутрь бытовой техники помещается датчик, который останавливает водоснабжение при обнаружении влаги внутри устройства. Блок управления, приняв сигнал, начинает слив. На дисплее машины высвечивается ошибка EF0 – «обнаружена утечка воды».

Аквастоп

Недостаток системы – локальный принцип действия. «АкваСтоп» – встроенная защита от протечек воды. Она работает только с конкретным бытовым прибором и не распознает подтопление в других местах.

Такой защитой против затопления укомплектованы далеко не все машины, например, «Сатурн» ST-WM0604 требует дополнительного защитного устройства.

Система Армаконтрол

Комплекты Armacontrol доступны и надежны. Производители обещают срок службы не менее 20-30 лет.

Комплектация

Комплект запирающего оборудования «Армаконтрол» включает:

  • Центральную консоль (управляющий блок) с клеммами для 8 датчиков.
  • Стальной шаровой кран, блокирующий порыв трубы за 2-3 секунды.
  • 3 Датчика с двухсторонней принимающей поверхностью.
  • Блок питания

В результате отказа от дорогостоящих опций «Армаконтрол» занял нишу бюджетных «защитников» дома и квартиры.

К доступным вариантам обнаружения затопления относят извещатель протечки воды «Астра» и датчики компании «Болид». Чуть дороже обойдется сигнализатор «Полюс GSM Аква». Сравнить комплексы защиты и выбрать подходящий можно на сайте магазина Cwater.

Как выбрать защиту против потопа

Можно собрать комплекс защиты самостоятельно. Для этого подойдут датчики RWD2, swf, EZVIZ T10, Rubetek RS-3220, Actidata FS1 и контроллеры SAURES R1.

При выборе датчика затопления важно учесть следующие факторы:

  • Цена. Если вас устраивает стандартный набор опций, ограничьтесь бюджетным комплектом.
  • Источник питания. В квартирах, где во время планировки не спроектировали встроенную систему защиты от подтопления, легче использовать устройства на батарейках.
  • Простота установки. В комплекте с датчиком идет руководство пользователя с подробными инструкциями, поэтому монтаж доступен даже обывателю.
  • Число заводских датчиков в комплекте и возможность подключения сторонних модулей.
  • Функция автономной работы при отключении электроэнергии.
  • Скорость перекрытия кранов

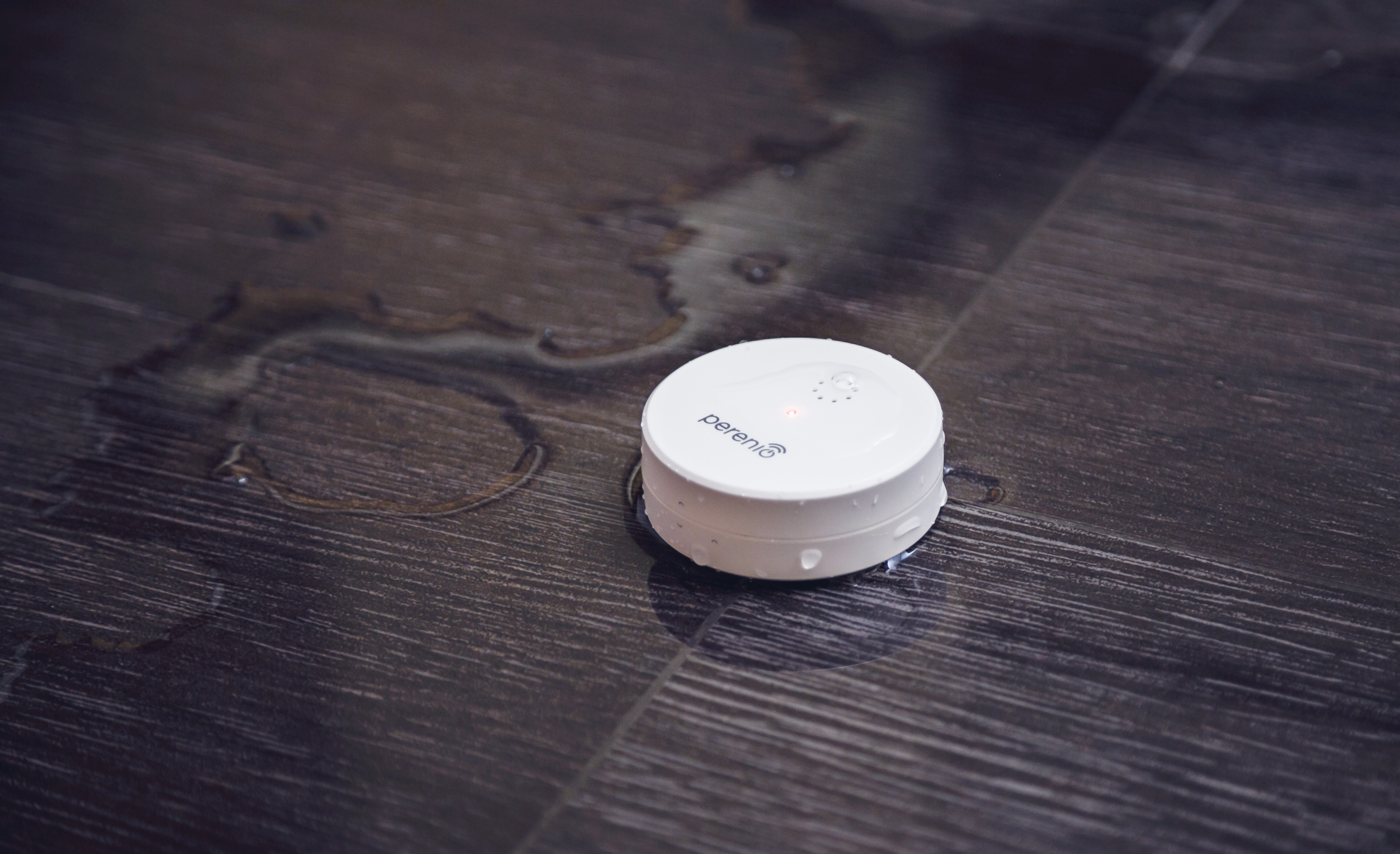

Датчик

В последних моделях производители предлагают десятки дополнительных опций, на которые тоже стоит обращать внимание.

Монтаж системы защиты от протечек

Порядок установки защитного комплекса включает этапы:

  • Отключение электричества
  • Установка контроллера на распределительном щите
  • Подведение выходов датчиков и кранов в соответствующие клеммы контроллера

При нехватке навыков лучше доверить этот процесс профессионалам. Или вы можете сделать это самостоятельно, ознакомившись с нашей подробной статьей-инструкцией про самостоятельный монтаж системы-защиты от протечек.

Обзор комплексов защиты показал, что для предотвращения протечки воды, придется приобрести набор устройств. Можно выбрать готовую конфигурацию или подобрать элементы самостоятельно. На рынке представлены десятки моделей, способных сохранить дом в безопасности.
