Умный дом на базе KNX

Ассоциация KNX состоит из 380+ компаний, работающих по всему миру. Ее разработчики создали открытый международный стандарт управления умными домами и зданиями. Наличие крупных производственных мощностей и собственных лабораторий обеспечивает успешный выпуск оборудования для автоматизации зданий по общим, либо индивидуальным проектам. Шины KNX/EIB выступают в качестве децентрализованных систем, где постоянно происходит обмен данными между группой подключенных устройств.

Производители KNX оборудования
KNX больше, чем вам кажется

Умный дом КNX

 Выпуском оснащения, разработанного на базе шины KNX/EIB, сейчас занимаются сотни компаний по всему миру. Конструктивная структура создана таким образом, чтобы обеспечить полную совместимость друг с другом. Стандарт открытый, поэтому каждая компания наделенная правом на его использование. Но лучших результатов на рынке удалось добиться разработчикам универсального стандарта – компании КНХ.

 Система knx умный дом состоит из комплекта устройств для управления работой осветительного оборудования через соответствующий контроллер. Также сюда входят иные средства автоматизации и управления – диммеры, сенсорные и кнопочные выключатели, термостаты и прочие модули. В зависимости от схемы плана автоматизации, система способна не только включать и выключать свет, но еще и выполнять другие работы. К примеру, автоматически открывать жалюзи в квартире, мониторить работу штатного питания в доме, активировать или деактивировать блок климатического оборудования. База компонентов увеличивается, а сама технология – развивается. На рынке KNX является доминирующим брендом, длительное существование которого положительно отразилось на развитии индустрии в целом.

 Какое оборудование необходимо

 Основным компонентом умного дома на базе KNX является шина. Подойдет двухпроводной шинный кабель, но при проведении установки рекомендуется сделать систему на базе четырехпроводного кабеля. Сечение – 2х2х0,8, то есть, идентичное используемому в охранно-пожарных сигнализациях. При выборе этого варианта подключение будет проведено с использованием только двух жил – черной и красной. Оставшиеся две (желтая и бела) оставим про запас. Учитывая, что кабель имеет экранированное исполнение, бояться наводок не придется.

Полный комплект оборудования для управления работой освещения, мультимедиа и системы кондиционирования

 На этапе проектирования не требуются элементные терминирующие устройства. Но не забывайте убедиться в отсутствии колец.

 Система конструктивно состоит из:

  • исполнительных устройств – они будут стоять для управления различными системами;
  • сенсоров – погодных станций, выключателей и прочих комплектующих;
  • системных устройств – линейных соединителей, блоков питания и так далее.

Монтаж оборудования

 Рассмотрим пример схемы монтажа системы knx умный дом для управления работой освещения. Допустим, владельцу дома хочется сделать его так, чтобы при звонке в дверь автоматически срабатывали лампы коридора. Гореть они должны ограниченное время – обычно человеку нужно не более пяти минут, чтобы раздеться, снять обувь, повесить куртку в шкафе-купе и разложить, к примеру, купленные продукты. А при уходе все освещение должно погаснуть, допустим, через те же 5 минут.

 Далее нужно подсчитать группы освещения, накинуть выключатели на план, подумав над тем, какие роли они должны выполнять. Это важно, поскольку функциональность определяет количество необходимых клавиш. Многие производители, включая Jung, ABB, Schneider, KNX (серия HDL), Вайлант, Фрейд, предлагают купить восьмикнопочный переключатель, выделив оптимальные клавиши под дальнейшее использование. Все остальные не задействуются, но в любой момент хозяин дома может назначить им выполнение определенной функции. Например, в будущем можно установить систему, позволяющую включать прочее электрооборудование, когда владельца нет дома.

 Любителям классических электроустановок доступно использование обычных выключателей вместо нативных. Сигнал передается через сухой контакт, расположенный в монтажной коробке под выключателем. Данные поступают в шину.

Сухарь под четырехклавишный выключатель

 В зависимости от назначения и количества групп, не будет лишним установить многоканальное реле. Не забывайте обратить внимание на нагрузочный ток. Производство таких изделий ведут практически все профильные бренды, вопрос заключается только в стоимости компонентов и их характеристиках. Только не берите откровенно китайские изделия – в будущем их быстро придется поменять.

 На следующем этапе необходимо спланировать схему подключения проводки для knx. За питание отвечает щит, управление им – выключатель. Устройства подсоединяются посредством шинного кабеля. Для удобства дальнейшего обслуживания или модернизации выполните монтаж через специальный короб для скрытой установки. В этом плане отлично показывает себя продукция от Шнайдер, внешний вид которой представлен в широком спектре цветовых решений, а также имитациями натуральных материалов (например, под дерево). К нагрузкам подводим совместимый электрокабель. Расположение и количество щитов определяется в индивидуальном порядке, в зависимости от персональных предпочтений.

 Если останутся свободные каналы, в будущем их можно будет задействовать для управления работой розеток. Так как многоканальный провод – это компонент, имеющий относительно небольшой запас мощности, рекомендуется дополнительно установить промежуточные реле, предотвращающие перегрузку проводки.

 Настройки и программирование

 Официальный производитель предлагает воспользоваться простой схемой настройки. Принцип наладки сводится к скачиванию фирменного программного обеспечения под названием ETS. Запустив ее, откроется новый проект. В рамках одной сети можно использовать каталог из нескольких предустановленных режимов работы. Правда, чтобы внедрить настройки в основную панель управления, придется синхронизироваться с сетью KNX. Процедура простая – достаточно иметь либо IP-мост, либо совместимый USB-кабель.

 Программирование и настройка сводится к:

  • формированию нового файла проекта;
  • импорту информации об устройствах в каталог;
  • разработке структуры квартиры или дома;
  • добавлению в проект новых устройств;
  • выбору адресов с дальнейшей настройкой параметров, добавлению для каждого из устройств комментариев;
  • разработке структуры групповых адресов;
  • распределению подключенных устройств по адресам в группах;
  • загрузке проекта в автоматизационную среду;
  • финальной проверке работоспособности, внесению изменений в структурную схему проекта (в случае возникновения такой необходимости).

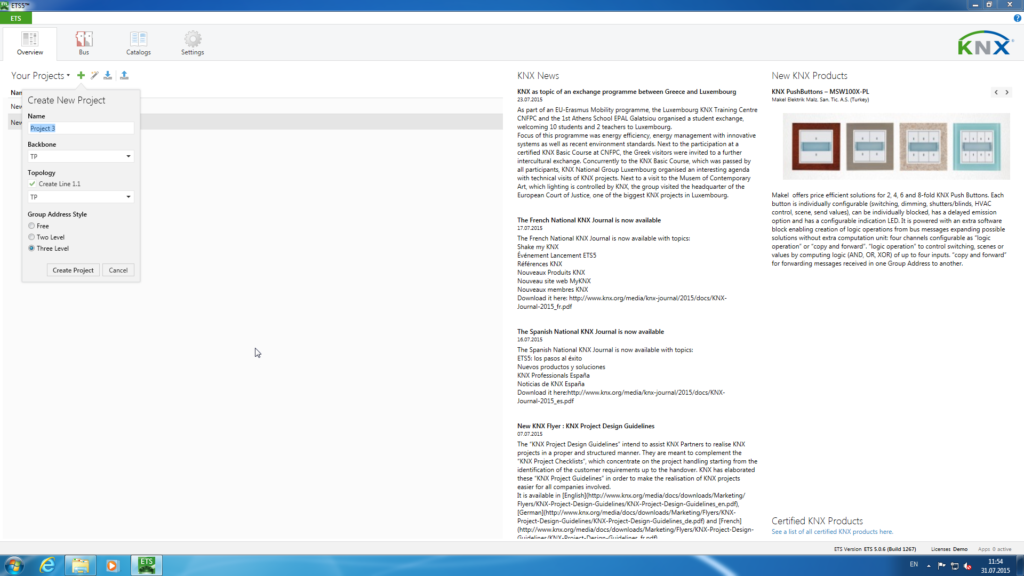

Интерфейс приложения KNX для настройки

Письмо, приложенное к комплекту оборудования, также содержит прикрепленный профессиональный пак из ПО для настройки и средств синхронизации. Но если человек создает личный проект из отдельно приобретенных комплектующих, ПО придется скачать отдельно.

 Управление

 Преимущество продукции от компании KNX заключается в многообразии способов управления, тип и количество которых клиент подбирает в индивидуальном порядке. Все зависит принципиальности пользователя. Наиболее актуальными методами управления являются следующие:

  • голосовой ассистент Siri от Apple;
  • голосовой помощник Яндекс Алиса;
  • Google Assistant.

 Управление системой осуществляется через специальный микроконтроллер. По мере необходимости, список функциональных решений можно увеличить на свое усмотрение.

 Примерная стоимость реализации

 Теперь подсчитаем, сколько примерно стоит установка такого оборудования. Изначально может показаться, что цена реализации проекта не испугает разве что звездных личностей и бизнесменов, но это не так. Прайс во многом определяется предложениями магазинов и комплектностью оборудования. Среднестатистические цены примерно следующие:

  • реле на четыре канала: 140 евро;
  • блок питания на 320 миллиампер: 100 евро;
  • выключатели: по 60 евро за 1 штуку.

Еще добавим один канал освещения за 130 евро – и получаем сумму, равную 430 евро с одним выключателем. Любители сэкономить могут подыскать скидочный сертификат на специальных сайтах, уменьшив расходы в среднем от 5 до 15 процентов.
